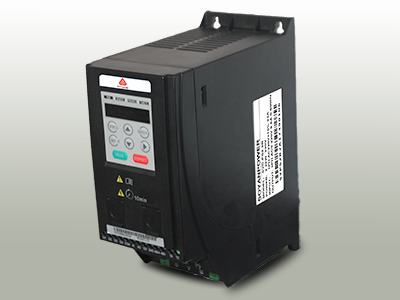

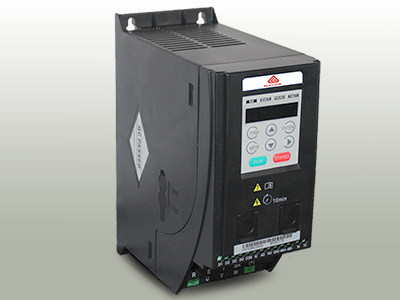

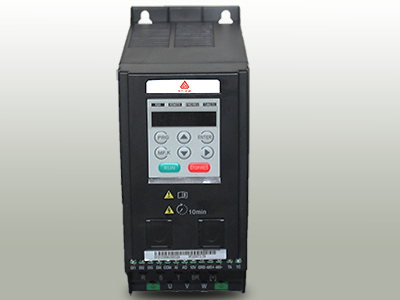

ST100系列灵巧型变频器是石头电气基于小功率、小体积、低成本的市场需求，针对性推出的单相220VAC和三相380VAC迷你变频器。
作为一款小体积大能力的灵巧型变频器产品，ST100具有高功率密度、高EMC规格设计、高防护性能等显著优势，可广泛应用于以木工雕刻、玻璃磨边、食品灌装、医药离心机、自动化生产线、电子设备、物流设备、陶瓷设备、纺织等为代表的小型自动化机械。
| 项目 | 规格 | ||||||||||||
| 最高频率 | 0 ~ 500Hz | ||||||||||||
| 基本功能 | 载波频率 | 0.8kHz ~ 11kHz 可根据负载特性，自动调整载波频率 | |||||||||||
| 输入频率分辨率 |
数字设定：0.01Hz 模拟设定：最高频率×0.025% |
||||||||||||
| 控制方式 | V/F控制和SVC控制 | ||||||||||||
| 过载能力 | 150%额定电流60s；180%额定电流2s | ||||||||||||
| 转矩提升 | 自动转矩提升；手动转矩提升0.1%~30.0% | ||||||||||||
| V/F曲线 | 两种方式：直线型；多点型； | ||||||||||||
| 加减速曲线 | 直线加减速方式，动态S曲线，2种加减速时间，加减速时间范围 0.0~6500.0s | ||||||||||||
| 直流制动 |
直流制动频率：0.00Hz～最大频率 制动时间：0.0s～36.0s 制动动作电流值：0.0%～100.0% |
||||||||||||
| 点动控制 |
点动频率范围：0.00Hz～50.00Hz 点动加减速时间：0.0s～6500.0s |
||||||||||||
| 多段速运行 | 通过控制端子实现最多 8 段速运行 | ||||||||||||
| 内置PID | 可方便实现过程控制闭环控制系统 | ||||||||||||
| 自动电压调整（AVR） | 当电网电压变化时，能自动保持输出电压恒定 | ||||||||||||
| 过压过流失速控制 | 对运行期间电流电压自动限制，防止频繁过流过压跳闸 | ||||||||||||
| 快速限流功能 | 最大限度减小过流故障，保护变频器正常运行 | ||||||||||||
| 运行 | 瞬停不停 | 瞬时停电时通过负载回馈能量补偿电压的降低，维持驱动器短时间内继续运行，进入瞬停不停状态 面板 RUN 指示灯会闪烁 | |||||||||||
| 快速限流 | 避免驱动器频繁的出现过流故障 | ||||||||||||
| 定时控制 | 定时控制功能：设定时间范围0.0Min~6500.0Min | ||||||||||||
| 通讯总线 | 支持两种现场总线：RS485、CANlink 可定制 | ||||||||||||
| 命令源 | 操作面板给定、控制端子给定、串行通讯口给定。可通过多种方式切换 | ||||||||||||
| 显示与键盘 操作（格式） | 频率源 | 5种频率源：数字给定、模拟电压给定、模拟电流给定、脉冲给定 (DI4)、串行口给定。可通过多种方式切换 | |||||||||||
| 辅助频率源 | 5种辅助频率源。可灵活实现辅助频率微调、频率合成 | ||||||||||||
| 环境 | 输入端子 | 4个数字输入端子，其中1个支持最高20KHz的高速脉冲输入1个模拟量输入端子，支持 0~10V/0~20mA输入 | |||||||||||
| 输出端子 | 1个继电器输出端子，1个模拟输出端子，支持0 ~10V电压输出 | ||||||||||||
| 通信端子 | 1路485通信，可定制CANlink通信 | ||||||||||||
| LED显示 | 显示参数 | ||||||||||||
| 按键锁定和功能选择 | 实现按键的部分或全部锁定，定义部分按键的作用范围，以防止误操作 | ||||||||||||
| 保护功能 | 上电电机短路检测、输入输出缺相保护、过流保护、过压保护、欠压保护、过热保护、过载保护等 | ||||||||||||
| 使用场所 | 室内，不受阳光直晒，无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐份等 | ||||||||||||
| 电网 | 海拔高度 |
最高3000m，在海拔高度超过1000地区，由于空气稀薄造成变频器散热效果差，需要降额使用，没升高 100m需降额1% |
|||||||||||
| 环境温度 | ‘-10℃ - + 50℃（环境温度在 40℃ ~50℃，请降额使用） | ||||||||||||
| 湿度 | 小于 95%RH，无水珠凝结 | ||||||||||||
| 振动 | 小于 5.9m/s2(0.6g | ||||||||||||
| 存储温度 | ‘-20℃~+60℃ | ||||||||||||
| 防护等级 | IP20 | ||||||||||||
| 适用电网制式 | TN或TT型 | ||||||||||||
